柴油發電機組直流電動機結構及電氣原理

[文章來源：星光] [發布日期：2017-07-12] [瀏覽次數：]
   直流電動機是輸出轉矩的原動力，其結構多數采用四極串勵電動機。這種電動機在低速時輸出轉矩大，過載能力強。

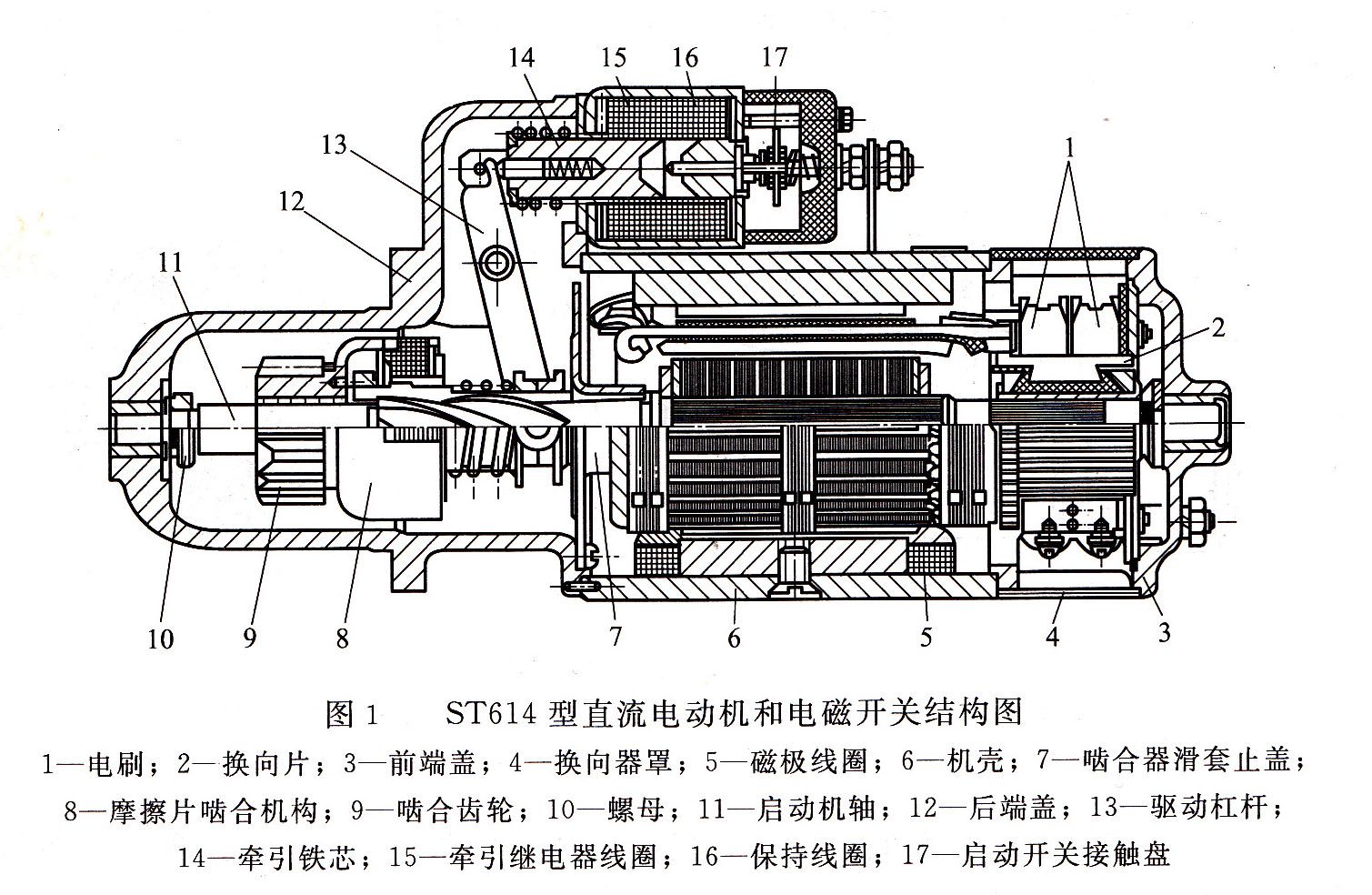

   如圖1所示為ST614型直流電動機和電磁開關的結構圖。它由串勵式直流電動機作啟動機，其功率為5.3KW，電壓 24V，此外，還有電磁開關和離合機構等部件。

ST614直流電動機

   圖2為電磁操縱機構啟動機電氣連接圖。啟動時，打開電路開關，按下啟動按鈕，電路接通，電流通往牽引電磁鐵的兩個線圈，即牽引電磁鐵線圈和保持線圈，兩個線圈產生同一方向的磁場吸力，吸引鐵芯左移，并帶動驅動杠桿擺動，使啟動機的齒輪與飛輪齒圈進行嚙合。鐵芯繼續向左移，于是，啟動開關觸點閉合，啟動直流電動機電路接通，直流電動機開始運轉工作，同時啟動開關使與之并聯的牽引繼電器線圈短路，牽引繼電器由保持線圈所生產的磁場吸力保持鐵芯位置不動。

啟動機電氣連接圖

   啟動后，及時松開啟動按鈕，使其回到斷開位置，并轉動電路開關，切斷電源，此時，由于電路已切斷，保持線圈磁場消失，在復位彈簧的作用下，鐵芯右移復原位，直流電動機斷電停轉。同時，齒輪驅動杠桿也在復位彈簧的作用下使齒輪退出嚙合。

   以上是由江蘇星光發電設備有限公司為大家介紹的柴油發電機組直流電動機結構及電氣原理，希望對各位用戶有幫助。我公司創始于1974年，四十余年專業發電機組生產廠商，在全國設有64個銷售服務部,長期為用戶提供技術咨詢，免費調試，免費檢修，免費培訓服務。更多關于柴油發電機組保養及報價資訊歡迎來電咨詢：13878198542
