勵磁系統性能的好壞和運行的可靠性，將直接影響同步發電機的供電質量及運行的可靠性與穩定性。

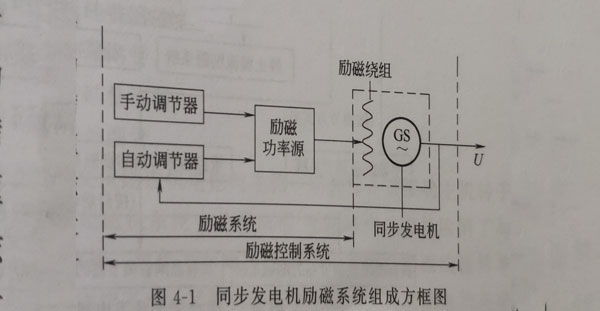

（1）勵磁系統的組成同步發電機運行時，勵磁繞組需要直流電源提供直流電流方能建立恒定的磁場。根據同步發電機的外特性可知，要維持發電機在運行過程中輸出電壓恒定.56須隨著負載變化及時地調節勵磁電流的大小。以上是同步發電機的本任務。因此，勵磁系統由兩部分組成：勵磁功率源（單元）-向同步發電機的勵磁繞組提供直流勵磁電流；勵磁調節器-根據發電機組的運行狀態，手動或自動調節勵磁功率單元輸出的勵磁電流的大小，以滿足發電機運行的要求。勵磁系統組成方框圖，如圖4-1所示。由同步發電機和勵磁系統共同組成勵磁控制系統，根據同步發電機的電壓、電流或其他參數的變化，對勵磁系統的勵磁功率源施加控制作用。
老式勵磁系統的勵磁功率單元是直流發電機，稱為直流勵磁機。勵磁調節多采用機電型或電磁型調節器。隨著同步發電機單機容量的增大以及大功率半導體元件的廣泛應用，以半導體整流器為勵磁功率單元和由半導體元件構成的勵磁調節器共同組成的勵磁系統，即所謂半導體勵磁系統，應用非常普遍。
近年來，隨著計算機及其控制技術的發展，同步發電機勵磁系統也逐步向集成化方向發展，國內外許多公司和單位都在積極研制以微型計算機為核心構成的勵磁調節器（以下簡稱微機勵磁調節器），并且在發電機組上成功地得到了應用。由于微機勵磁調節器的硬件簡單、軟件豐富、性能優良、運行調試方便并能方便地實現現代控制規律和多種功能，再加之價格逐年降低，微機勵磁調節器將具有廣闊的發展和應用前景。
（2）勵磁系統的要求
同步發電機及其勵磁系統與電子技術的發展是緊密聯系在一起的。為了滿足用戶對同步發電機提出的標準和要求，勵磁系統應具備如下性能。
①具有足夠的勵磁功率，在發電機空載和滿載時能提供所需的勵磁電流。
②具有良好的反應特性，勵磁系統應保證同步發電機系統在靜態時有高的穩態電壓精確度，勵磁系統的輸出特性與發電機本身的調節特性應力求一致，在發電機負載變化或發生短路時，能及時調節勵磁電流以維持發電機輸出電壓基本不變，并使保護裝置可靠動作。
③具有一定的強勵能力，因某種原因造成發電機輸出電壓嚴重下降或啟動相近容量的異步電動機時，能在短時間內快速提供足夠大的勵磁電流，使電壓迅速回升到給定值。
④勵磁裝置應運行可靠、體積小、重量輕、使用維護方便。
