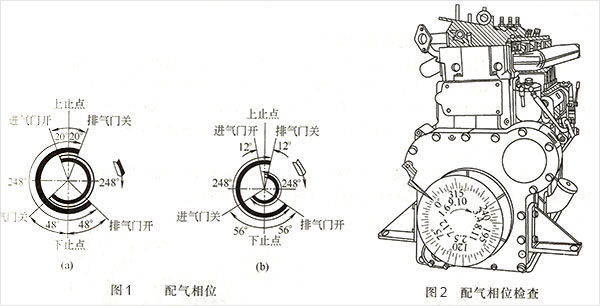

柴油發電機組135基本型柴油機的凸輪外形結構尺寸雖然相同，但是其配氣相位有兩種，如圖1示，圖為1500r/min自然吸氣和改進型增壓柴油機用；圖為1800r/min 6135G-1型柴油機用，兩種凸輪軸不能通用。柴油機在出廠前配氣相位已經過檢查，其誤差均在公差范圍內，不必再作檢查。但當定時齒輪因齒面嚴重磨損而更換或因其他原因而重裝后，應重新檢查發動機的配氣相位。

一、氣相位的檢查，應在氣門間隙調整后進行。檢查時，先在曲軸前端裝上有360度刻線的分度盤，在前蓋板上安置一根可調節的指針，然后轉動曲軸，使飛輪殼檢視窗上的指針對準飛輪上的“O”刻度線，此時調整前蓋板上的指針，使其對準分度盤上的“O”刻度線，并將它固定，同時在氣缸蓋上安放一只千分表，使它的感應頭與欲檢查的進氣門或排氣門的彈簧上座接觸，再按分度盤上的轉向箭頭和發火次序轉動曲軸逐缸檢查，如上圖2所示。圖中分度盤僅適用于6缸和12缸V型左轉柴油機，上面的1.6；2.5；3.4等數字分別表示各缸的膨脹沖程始點位置，4缸和12缸V型右轉機應根據其轉向、發火次序和發火間隔角采用同樣方法另行確定。

    二、對直列型柴油機只需檢查第1缸即可，對1 2缸V型柴油機需檢查第1、7兩缸。其余各缸均由凸輪軸保證。檢查時，當千分表指針開始擺動之瞬間（由手能轉動推桿變?yōu)椴荒苻D(zhuǎn)動的瞬間），即表示氣門開始開啟，這時分度盤上被指針指示的角度即為氣門開啟始角；然后繼續轉動曲軸，千分表指針從零擺至某一最大值（此指示的值即為氣門升程）后開始返回，當千分表指針回到零之瞬間（由手不能轉動推桿變?yōu)槟苻D(zhuǎn)動之瞬間），表示氣門關閉，這時分度盤上被指針?biāo)傅慕嵌燃礊闅忾T關閉角。從氣門開始開啟至氣門關閉，曲軸所轉過的角度稱為氣門開啟持續角。配氣相位檢查結果應符合圖規定的數值。其允差為±6度。

三、發現配氣相位與規定不符時，首先應確定定時齒輪的安裝位置的正確性，因?yàn)橥馆嗇S和曲軸之間的相對位置砉由定時齒輪保證的；其次是檢查齒面的嚙合間隙是否符合規定，齒面和凸輪軸的凸輪表面是否有嚴重磨損現象。如不符合規定，必須重新調整或換用新零件后，再重新檢查配氣相位。

以上是由江蘇星光發電設備有限公司為大家分享的柴油發電機組參數調整步驟——配氣相位的檢查，希望對大家有幫助。我公司是專業的發電機，柴油發動機，柴油發電機組生產廠商，是國內生產發電機，柴油發動機，柴油發電機組較早的廠家之一。我司擁有一流的檢查設備，先進的生產工藝，專業的制造技術，歡迎大家前來參觀，電話：13878198542【注：本文未經允許禁止轉載】
